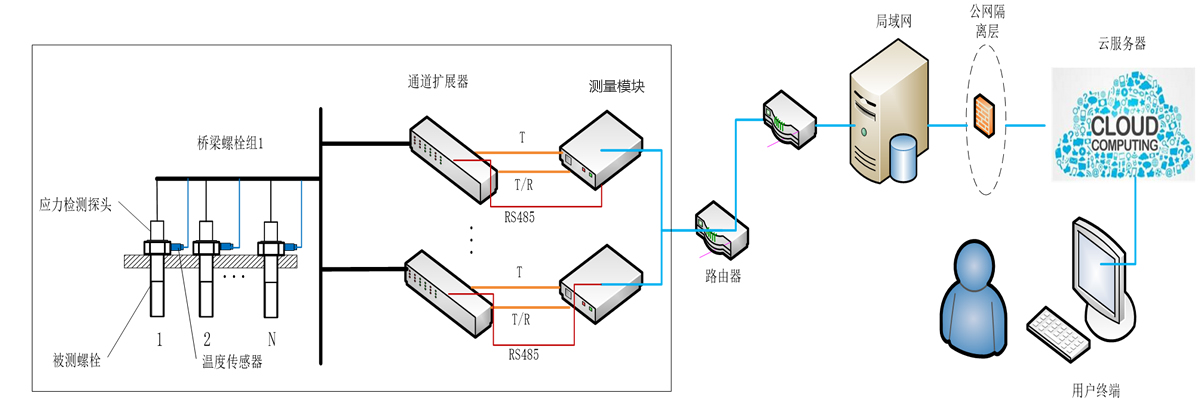

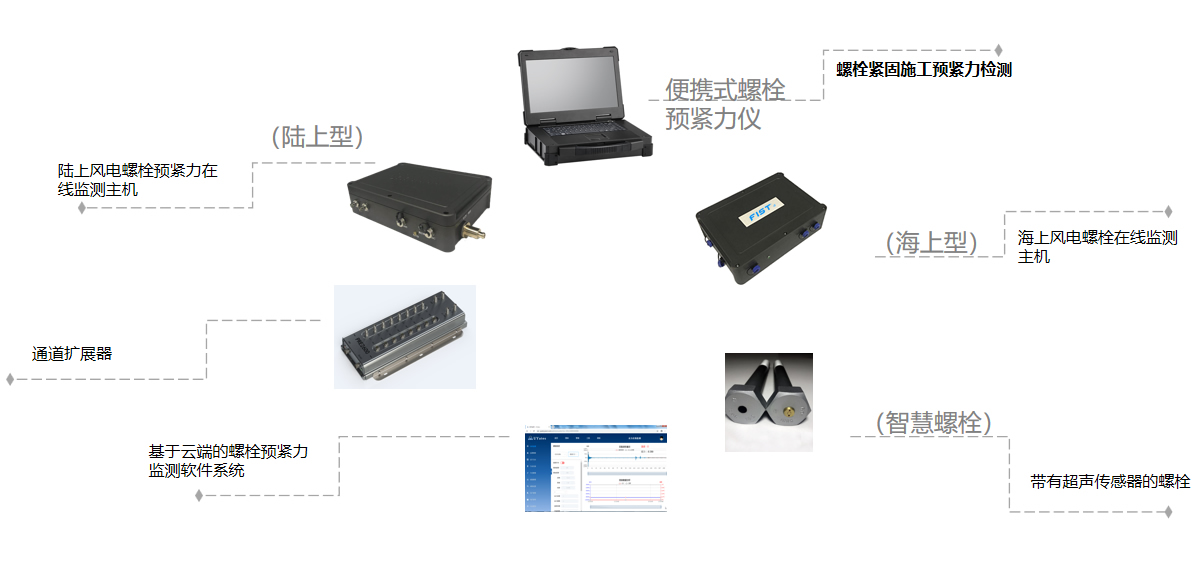

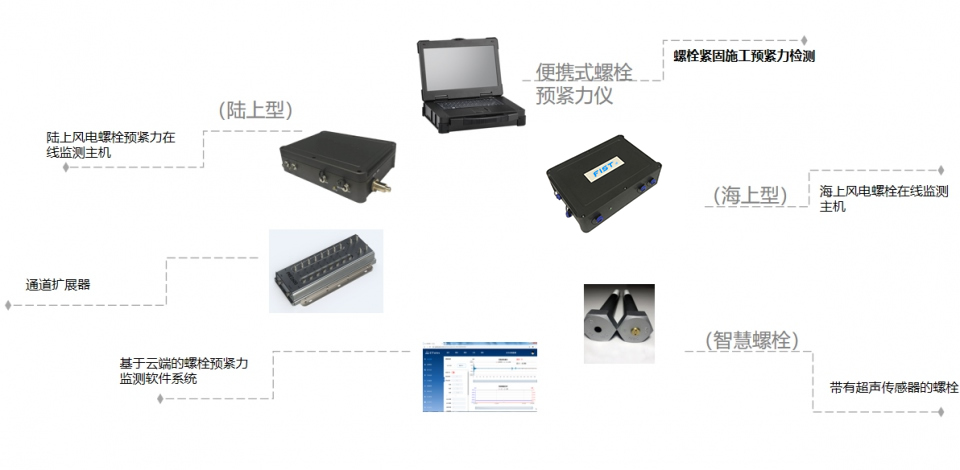

整个监测系统主要由：超声应力测量模块、通道切换器、电力载波模块、贴片式超声传感器、磁吸触头、磁吸式温度传感器、开关电源（24vDC）、交流电源（220vAC）、网络交换机、局域网服务器、软件系统、现场控制柜及各类线缆组成。其中：测量模块为核心主机，每个测量模块只有一个测量通道。为了实现通道扩展和接线便利，引入通道切换器，每个通道切换器包含了10路超声传感器接入通路和10路高精度温度采集通道。测量模块、通道切换器、电力载波模块和开关电源安装在现场电控柜；局域网服务器布控在主控室，局域网服务器上安装软件系统。在每个被测螺栓上安装有贴片式超声传感器。
